①廢氣預處理：為了避免催化劑床層的堵塞和催化劑中毒，廢氣在進入床層之前必須進行預處理，以除去廢氣中的粉塵、液滴及催化劑的毒物。

②預熱裝置：預熱裝置包括廢氣預熱裝置和催化劑燃燒器預熱裝置。因?yàn)榇呋瘎┒加幸粋€(gè)催化活性溫度，對催化燃燒來說稱催化劑起燃溫度，必須使廢氣和床層的溫度達到起燃溫度才能進行催化燃燒，因此，必須設置預熱裝置。但對于排出的廢氣本身溫度就較高的場合，如漆包線、絕緣材料、烤漆等烘干排氣，溫度可達300℃以上，則不必設置預熱裝置。

③催化燃燒裝置：一般采用固定床催化反應器。反應器的設計按規范進行，應便于操作，維修方便，便于裝卸催化劑。

④防爆裝置：為膜片泄壓防爆，安裝在主機的頂部。當設備運行發生意外事故時，可及時裂開泄壓，防止意外事故發生。

工作原理

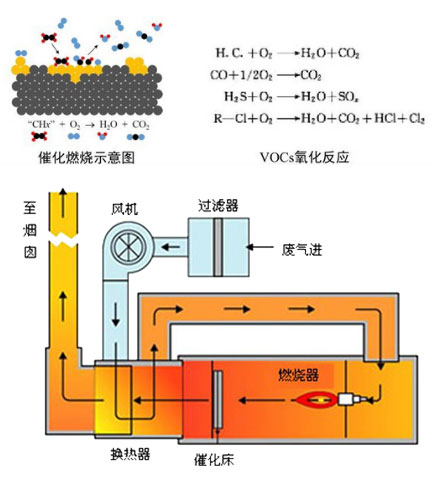

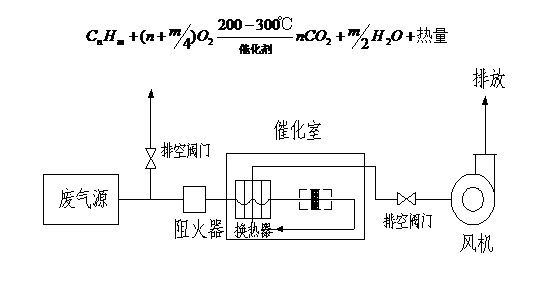

      催化燃燒裝置（RCO）：首先通過除塵阻火系統。然后進入換熱器，再送到加熱室，使氣體達到燃燒反應溫度，再通過催化床的作用，使有機廢氣分解成二氧化碳和水，再進入換熱器與低溫氣體進行熱交換，使進入的氣體溫度升高達到反應溫度。如達不到反應溫度，加熱系統科通過自控系統實現補償加熱。利用催化劑做中間體，使有機氣體在較低的溫度下，變成無害的水和二氧化碳?xì)怏w
